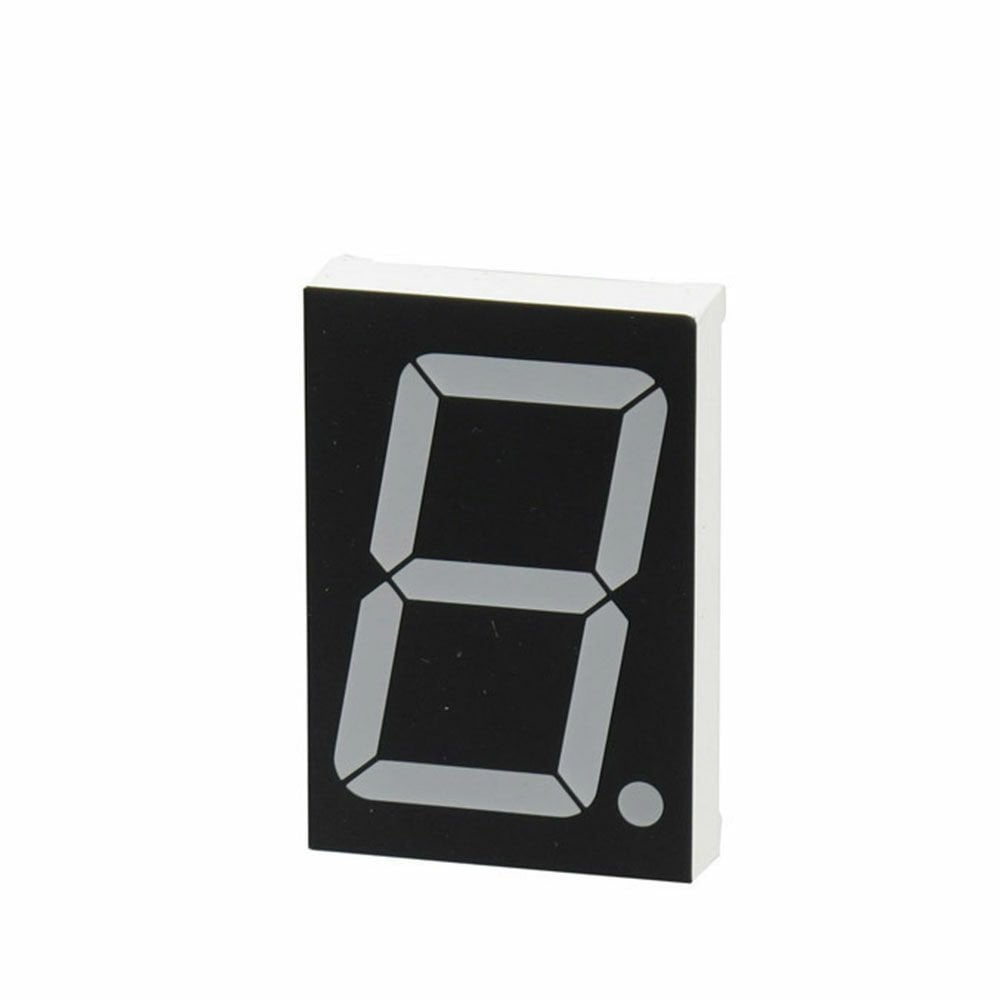

7 Segment Display Ortak Anot 101.6Mm Red-Green 1-Digit Çift Renk LB14001HRG1B
390,13 TL
*36,34 TL den başlayan taksitlerle!
Kategori
Stok Kodu
DSPL_00002
7 Segment Display diye adlandırılan sayısal göstergeler oldukça yaygın şekilde kullanılan elektronik devre elemanlarıdır. 7 Segment Display'ler LED tabanlı göstergelerdir. İçerisinde bulunan 7 adet LED ile aydınlatılan 7 ayrı bölmeden oluşan bir sistem bütünüdür. 7 Segment Display'lerde LED'lerin kullanılmasının en önemli nedeni LED'lerin çok küçük hacimlerde olan türlerinin olmasıdır. Bu küçük LED'ler belirli bir kalıp içerisine yerleştirilerek 7 Segment Display'ler oluşturulmaktadır.
Elemanın yapısında bulunan 7 LED'in her biri bir segment olarak adlandırılır. Çünkü sayısal rakamların (onluk ve on altılık tabanlarda) kesim formları görüntülenmek üzere parçalar halinde aydınlatılmıştır. Ayrıca 7 Segment Display'in yapısında ek olarak 1 LED daha bulunmaktadır. Bu LED sayısal göstergelerde küsuratlı sayıların ondalık noktalarının gösterilmesi için kullanılır. Bu ilave LED simülasyonlarda veya elemanın veri sayfasında ondalık nokta anlamında gelen DP (Decimal Point) ile adlandırılır.
Elemanın yapısındaki 7 LED'den her birinin pinleri konumsal kısımları ayrılmış şekilde bir dikdörtgen düzlemin arka alt zemininde bulunmaktadır. Konumsal olarak kısımlandırılmış 7 bölge "a" ile "g" harfleri arasındaki 7 harfle (a,b,c,d,e,f,g,) etiketlendirilir. Sistem işleyişi olarak ayrılmış 7 kısımda bulunan 7 LED'in bir uçları ortak uç diğer uçları ise ayrı ayrı bağlantıları bulunan kontrol uçlarıdır. Kontrol uçlarından yapılacak devre beslemeleri ile ayrılmış 7 bölmeden, elde edilmek istenilen sayısal değere göre, istenilen kısımlar aydınlatılır ve böylelikle diğer kısımlarda karanlık kalmış olur. Bu şekilde gösterge üzerinde görüntülenmesi istenilen değer elde edilebilir. Bu işleyiş 7 Segment Display üzerinde bize 0-9 arasındaki ondalık rakamların görüntülenmesini sağlar.
7 Segment Display'lerdeki ortak pin 7 bölmeli görüntüleyicinin tipini belirmede kullanılır. Bilindiği gibi LED'lerin bir diğer adı ışık yayan diyotlardır. Diyotlarda bilindiği üzere akımın tek yönde akmasına izin veren elemanlardır. Böylelikle LED'lerinde aydınlatılabilmeleri için besleme ve toprak bağlantılarının belirli bir yönde bağlanması gerekmektedir.
Ürün Özellikleri:
Ürün Özellikleri:
Uygulama: 4 inch 7 segment led display
Renk: Red / Green
Panel Boyutu:120x90mm
Model Numarası: Digit Çift Renk LB14001HRG1B
Tür: LED
